Bomba Lobular
Caixa do rotor autodrenante na posição vertical
Vedantes mecânicos autodrenantes no interior da caixa do rotor
Posicionamento higiénico dos O-rings (juntas tóricas)
Corpo e tampa em aço inoxidável 316L
Acabamento superficial liso de série; acabamento eletropolido disponível como opção
Resistente a variações rápidas de temperatura e adequado para ciclos CIP/SIP severos
Disponível com certificações EHEDG e 3-A
TOPWING
As bombas lobulares TopWing da JOHNSON PUMP® foram desenvolvidas para a transferência suave de produtos viscosos, sensíveis ao cisalhamento ou contendo partículas em suspensão. O seu design sanitário garante elevados padrões de higiene, elevada eficiência volumétrica e facilidade de limpeza, sendo ideais para aplicações nas indústrias alimentar, farmacêutica, cosmética e química. Destacam-se ainda pela capacidade de autoaspiração, funcionamento reversível e elevada fiabilidade operacional.
Características Técnicas
Ficha Técnica
Descarregue as especificações em PDF
Informação Adicional

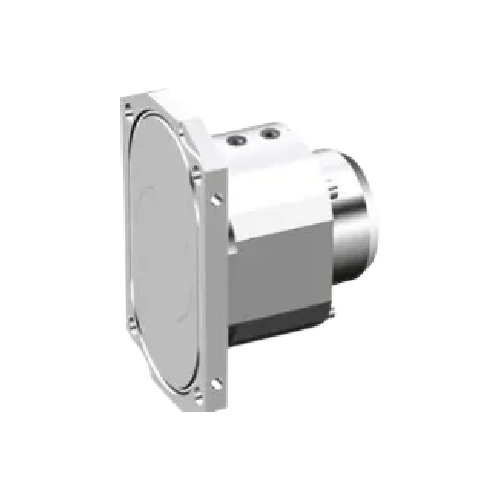

Opções para Aplicações Especiais
• Entrada retangular para produtos de elevada viscosidade, proporcionando condições de aspiração significativamente melhoradas. • Camisa térmica para manter uma temperatura constante no interior da bomba. • Válvula de alívio para proteção contra pressões excessivas. Estão disponíveis opções para integração em ciclos CIP automáticos.

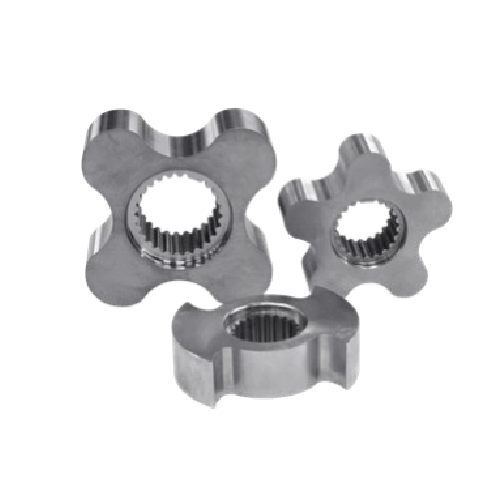

Opções de Rotores
Disponível com rotores Bi-Wing e Multi-Lobe. Os rotores Bi-Wing asseguram um bombeamento suave, com reduzido dano ao produto e baixa pulsação em líquidos viscosos. Os rotores Multi-Lobe oferecem baixo nível de ruído, reduzida pulsação em líquidos de baixa viscosidade, baixo NPSHr e menores perdas por fricção e potência.
Especificacões Técnicas
| Modelo | Deslocamento [dm3/rev] | Capacidade Max. [m3/h] | Conexão | Pressão Max [bar] | Rotação Max. [rpm] |
|---|---|---|---|---|---|
| TW1/0041 | 0.041 | 3.4 | DN25 | 15 | 1400 |
| TW1/0082 | 0.082 | 6.9 | DN25 | 7 | 1400 |
| TW2/0171 | 0.171 | 12.3 | DN40 | 15 | 1200 |
| TW2/0343 | 0.343 | 24.7 | DN50 | 7 | 1200 |
| TW3/0537 | 0.537 | 32.2 | DN50 | 15 | 1000 |
| TW3/1100 | 1.100 | 66.0 | DN80 | 7 | 1000 |
| TW4/1629 | 1.629 | 78.2 | DN80 | 15 | 800 |
| TW4/3257 | 3.257 | 156.3 | DN100 | 7 | 800 |
